無風扇嵌入式系統

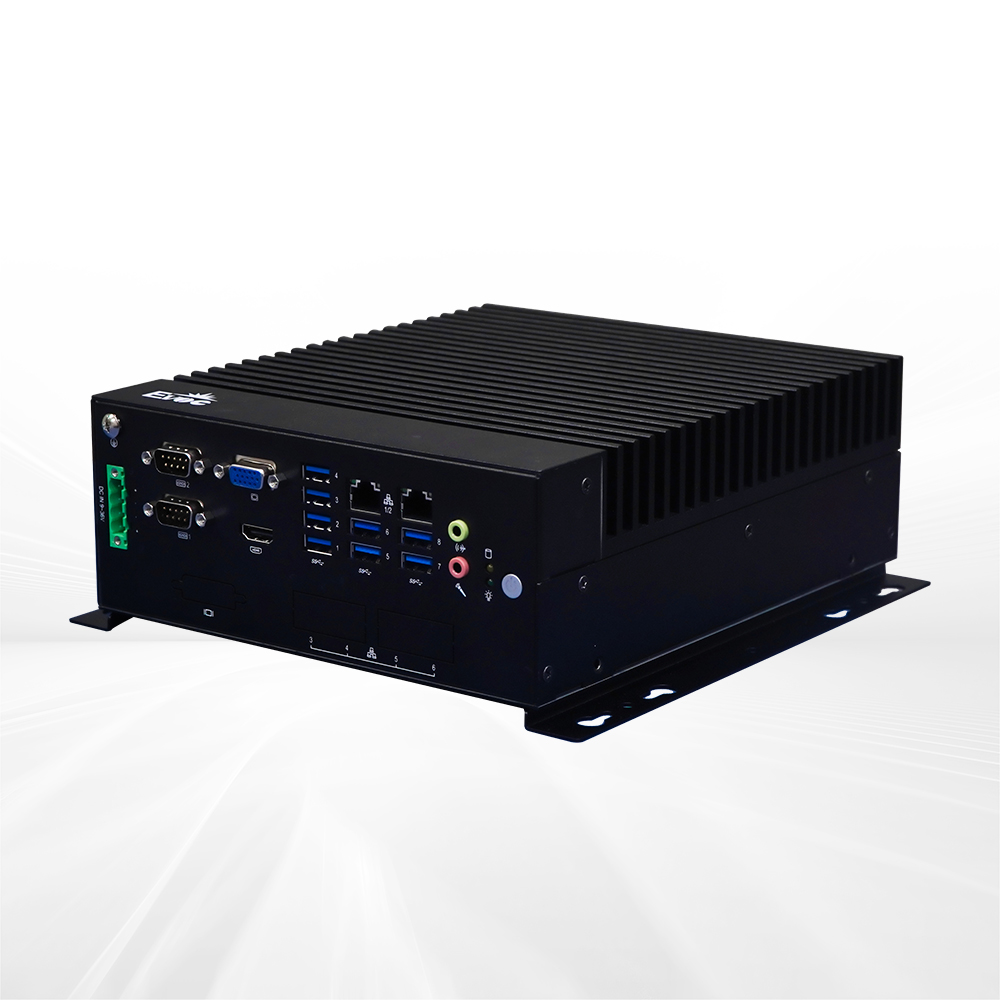

M80是一款高性能嵌入式平臺，主板采用Intel W480E芯片組，支持第十代/十一代至強酷睿處理器；整機結構簡單，外形尺寸小巧，具有優良的散熱與抗振性能；整機IO接口豐富，同時支持WIFI、4G功能；通過高速連接器可擴展豐富IO接口，用戶可自定義接口，支持PCI、PCIE擴展，以滿足不同應用需求；產品主要應用于機器視覺、高速公路車道控制器、AI人工智能與邊緣計算、車路協同與輔助駕駛、智能制造非標設備等應用領域。
| 項目 | 描述 | |
|---|---|---|
| 系統配置 | 處理器 | Intel? Xeon W & 10th /11th Core? i9/i7/i5/i3 ，LGA1200，功耗不超過 65W的系列處理器 |
| 芯片組 | Intel? W480E | |
| 內存 | 2個260 Pin DDR4 SO-DIMM插槽，單槽最大支持32G，整機最大支持64G | |

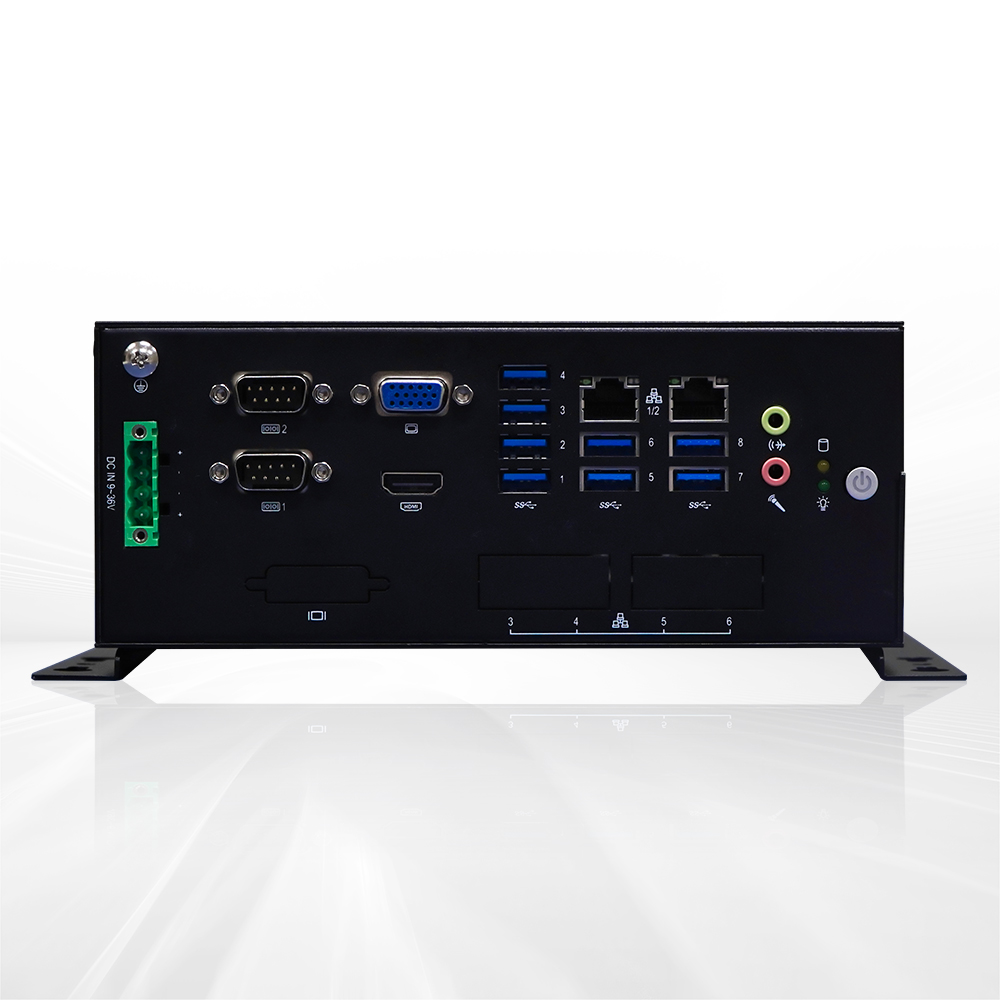

| I/O 接口 | 網口 | 2個RJ45 10/100/1000Mbps網絡接口，可擴展至6個網口 |
| 顯示 | 1個VGA，1個HDMI顯示，內置1個DVI接口 | |
| USB | 4個USB3.2（Gen 2）+4個USB3.2（Gen 1）接口 | |
| COM | 2個串口（RS232/485/422可選） | |
| Audio | 1組Audio接口（支持MIC-IN、LINE-OUT） | |
| 擴展總線 | 主板集成 | 1個8路GPIO 4個內置2x5Pin Wafer插針（可擴展RS232） 1個內置USB2.0（1x5PIN wafer插針，可通過USB線材擴展內置加密狗） 4個SATA 3.0（6Gbps），支持Raid 0/1/5/10 1個TPM接口，支持TPM2.0 1個M-SATA插槽（實現4G 或存儲功能，4G功能和存儲擴展不能共存使用） 1個內部SIM卡槽 1個M.2 Key E（可實現WIFI擴展） 1個2×30Pin高速連接器，自定義擴展接口，可外接擴展模塊 |
| 存儲器 | 硬盤 | M80主機本身支持1個2.5寸硬盤位 擴展箱支持可選硬盤擴展支架，支架占用擴展槽位： 1槽擴展箱，可選擴展支架擴展1個2.5寸硬盤位 2槽擴展箱，可選擴展支架擴展2個2.5寸硬盤位 3槽擴展箱，可選擴展支架擴展2個2.5寸硬盤位 |
| M-SATA | 支持1個M-SATA插槽 | |
| 工作環境 | 0℃～+45℃（機械硬盤/常溫固態硬盤） -20℃～+60℃（寬溫固態/電子硬盤， CPU TDP≤35W） -20℃～+50℃（寬溫固態/電子硬盤， 35W＜CPU TDP≤65W） 注： 1.無風扇整機不推薦搭配HDD普通機械硬盤，整機工作環境的空氣流速須大于0.7m/s 2.帶風扇配置可以搭配HDD機械硬盤 |
|
| 存儲環境 | -40℃～+85℃；濕度：5%～95%（非凝結狀態） | |
| 安裝方式 | 壁掛式、桌面式 | |
| 產品尺寸 | 80mm（W）×240mm（D）×200mm（H） M80-1P：108mm（W）×240mm（D）×200mm（H） M80-2P：129mm（W）×240mm（D）×200mm（H） M80-3P：154mm（W）×240mm（D）×200mm（H） |
|
| 電源 | 1個4Pin鳳凰端子型電源接口 外置AC 220V電源適配器供電 或 DC 9-36V 寬壓輸入可選 |
|
| 操作系統 | 支持WIN10（64 bit）、Server 2019和Ubuntu X64、CentOS等高內核版本Linux操作系統 | |
| 名稱 | 類型 | 平臺 | 版本號 | 更新日期 | 大小 | 下載 |
|---|---|---|---|---|---|---|
| M80-產品單頁 | 全部平臺 | VOL15.0 | 2025-04-22 | 0.43MB | 下載 𐃯 |
