自動售檢票專用控制器

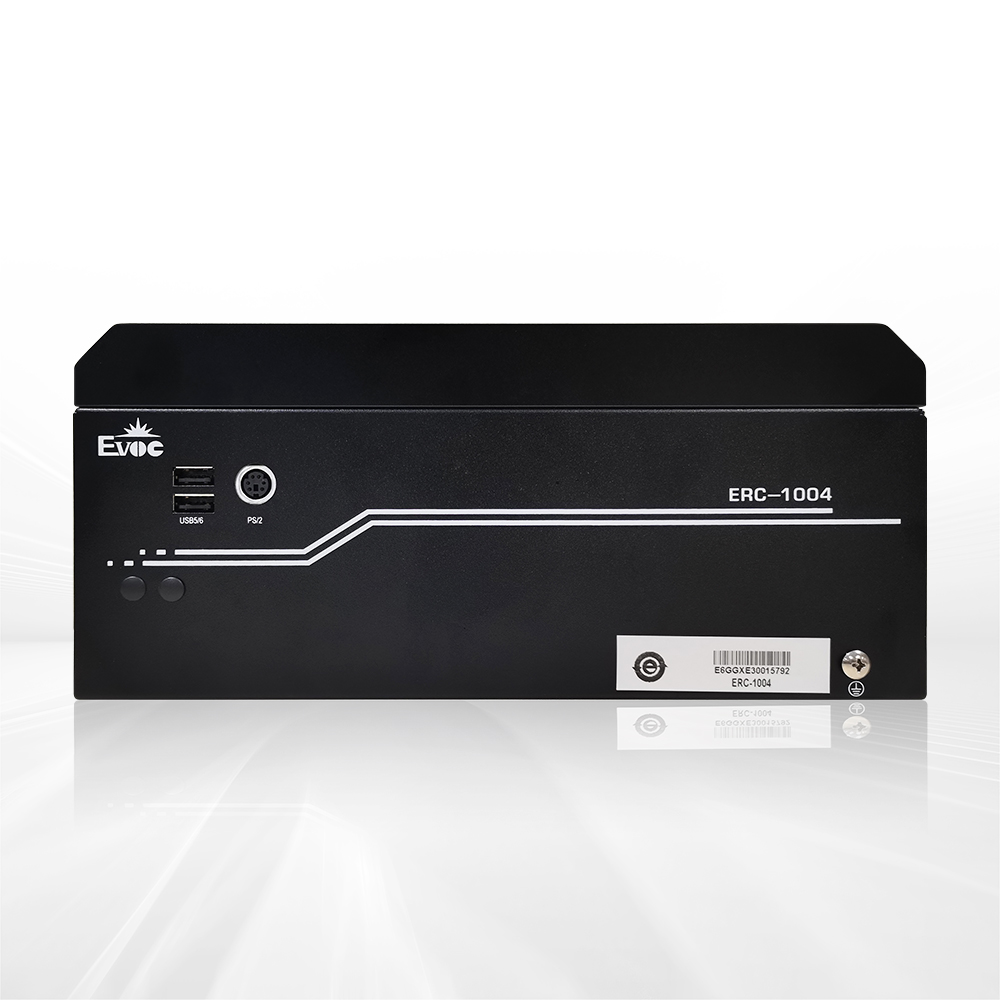

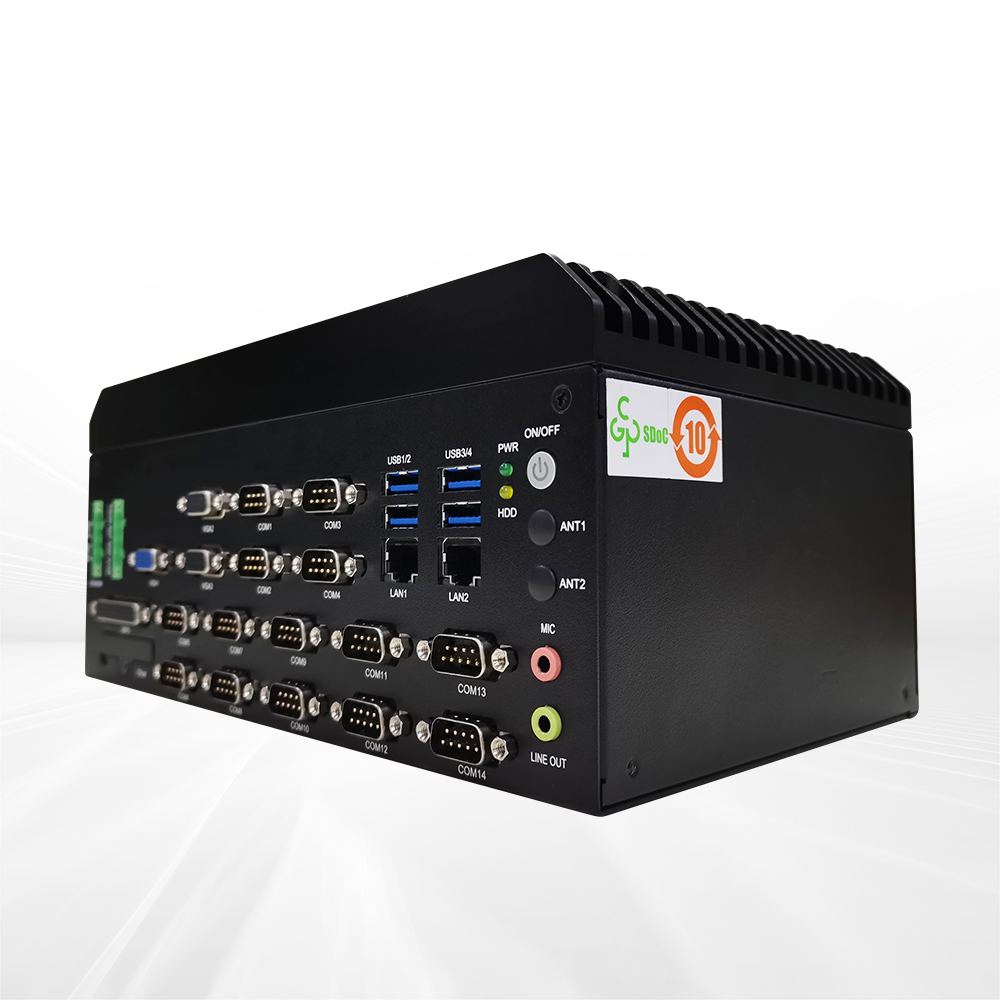

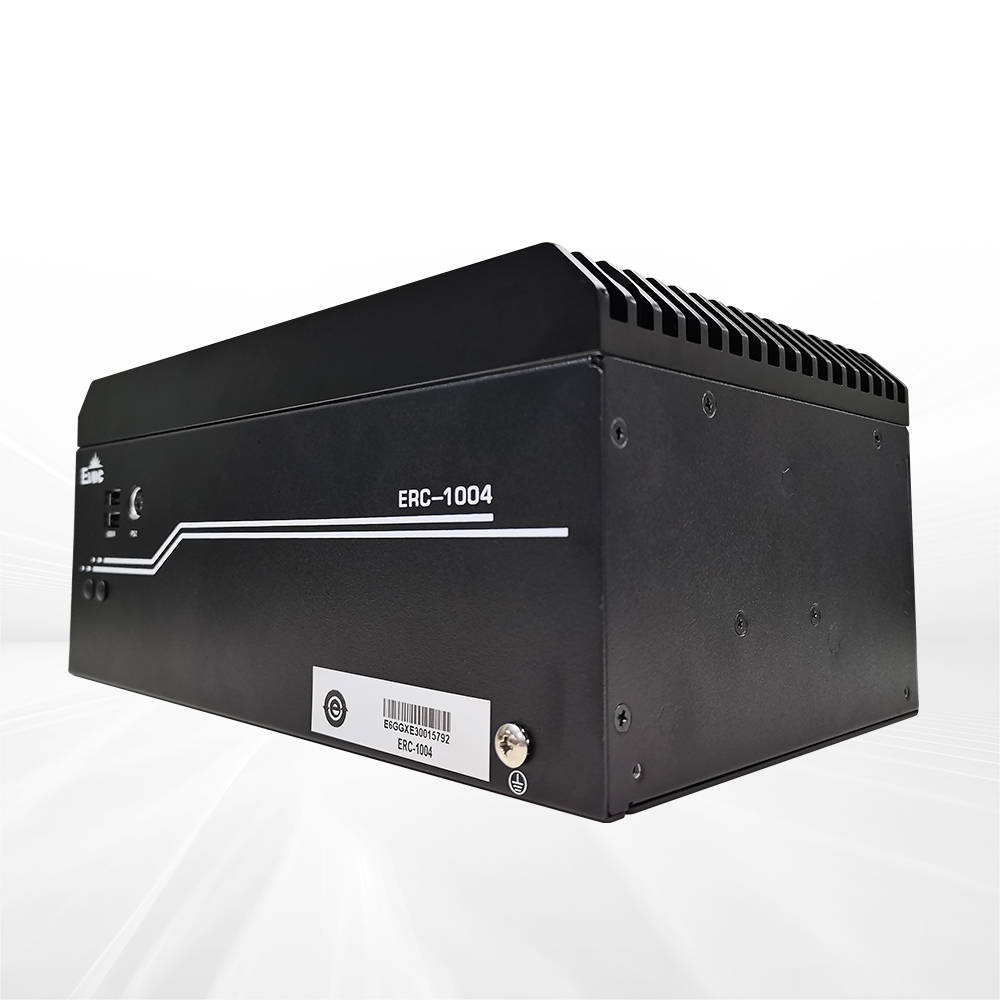

ERC-1004C是一款多串口多顯示無風扇嵌入式整機，專門針對地鐵AFC系統的終端設備主控單元應用而設計，此款整機結構緊湊，內部布局合理，I/O和擴展接口豐富，可廣泛應用于地鐵AFC系統自動檢票機（AGM）、自動售票機（TVM）和半自動售票機（BOM）終端設備主控單元。
| 項目 | 描述 | |
|---|---|---|
| 系統配置 | 處理器 | 支持6/7/8代Intel? Core? I3/I5/I7系列 支持9代Intel? Core? I3/I5系列 CPU TDP ≤ 35W |
| 芯片組 | C236 | |
| 內存 | 板載 8GB DDR4內存 再提供1根260 Pin SO-DIMM內存插槽，用于內存擴展，最大可擴展至40GB |
|
| I/O 接口 | 網口 | 2個10/100/1000Mbps RJ45網口，LAN1支持網絡喚醒 1個10/100/1000Mbps RJ45網口（可選） |
| 顯示 | 提供3個VGA，支持組合三顯 VGA1（分辨率1920×1080 ） VGA2（分辨率1920×1080） VGA3（分辨率1920×1080） |
|
| USB | 2個USB2.0,4個USB3.0，支持USB引導操作系統 | |
| COM | 14個RS232串口： COM1-COM4支持RS232/422/485模式設置 COM5-COM14支持三線RS232串口（帶隔離） |
|
| GPIO | 32路GPIO接口 | |
| PS/2 | 1個PS/2 | |
| Audio | 1組音頻接口，支持MIC-IN/LINE-OUT | |
| 開關與指示燈 | 1個電源開關按鍵、1個電源狀態指示燈、1個硬盤狀態指示燈 | |
| 天線 | 2個天線孔 | |
| 擴展總線 | 主板集成 | 1個PCI擴展槽（可選） 1個MiniPCIe擴展槽 1個SIM卡槽（可選） |
| 存儲器 | 硬盤 | 1個2.5寸固態硬盤位 mSATA和固態硬盤二選一 |
| M-SATA/Cfast | 1個CFast卡槽、1個mSATA接口 | |
| 工作環境 | 工作溫度 | -20℃～+70℃ |
| 存儲環境 | 存儲溫度 | -40℃～+80℃ |
| 存儲濕度 | 溫度40℃，相對濕度95%（非凝結狀態） | |
| 安裝方式 | 壁掛式、桌面式 | |
| 產品尺寸 | 不含腳架： 265mm（寬）×117.7mm（高）× 165mm（深） | |
| 電源 | 寬壓DC9～36V輸入，支持電源喚醒功能 | |
| 操作系統 | WIN10、LINUX(2.6 內核)、麒麟OS | |
| 名稱 | 類型 | 平臺 | 版本號 | 更新日期 | 大小 | 下載 |
|---|---|---|---|---|---|---|
| ERC-1004C-產品單頁 | 全平臺 | VOL15.0 | 2025-04-24 | 0.43MB | 下載 𐃯 |
